x86リアルモードで動くモニタプログラムのHyfaxを作るお話の7回目です。前回まででboot0、boot1を経てmonitorを起動するところまでできました。やっとmonitor本体のお話ができます。
今回はmonitorにSysCallを導入したいと思います。Linuxでも使われている仕組みで、「直接BIOSを呼ばない」ための約束事です。なんかかっこいいですよねｗ
本格的に機能として実装しようとすると多岐にわたるのですが、今回は最低限、すぐに使うものだけを実装しようと思います。
HyfaxのSysCall
実装にはint 0x80割り込みを使います。定番だそうなのでそれに乗っかった感じです。
into 0x80を実行するとソフトウェア割り込みが発生し、事前に登録されたハンドラに制御が移り、実行後に戻る形ですね。
HyfaxのSysCall ABI
ABI（Application Binary Interface）はバイナリ同士が守る約束事です。APIがソースコード上の約束事（関数名、引数、型など）であるように、ABIは実行時の約束事（どのレジスタに何を入れるか、どこに戻り値が来るか）になります。
今回は5つの機能を実装します。
| AH | 機能 | 引数 | 戻り | 補足 |
|---|---|---|---|---|
| 20h | write | DS:SI | なし | 文字列出力 |
| 22h | getkey | なし | AL | 一文字入力 |
| 23h | putchar | AL | なし | 一文字出力 |
| 24h | newline | なし | なし | 改行 |
| 26h | reboot | なし | 戻らない | 再起動 |
実装
はい。実装です。こんな感じにしてみました。
; ============================================================================
; monitor.asm
; バッファ = 09e0:0000, DLはブートからの値をそのまま使用
; 制約: FAT16フォーマットのみ対応（FATsz16 != 0 必須）
; ============================================================================
[BITS 16]
[SECTION .text]
jmp start
%include 'hifax.asm'
; ---------------- デバッグ出力 ----------------
%macro PUTC 1
push ax
mov al,%1
out 0xE9,al
pop ax
%endmacro
global start
; ---------------- 本体 ----------------
start:
PUTC 'M'
PUTC ':'
cli
mov ax, STACK_SEG
mov ss, ax
mov sp, 0xFF00
sti
; mov ax, cs
mov ax, MON_SEG
mov ds, ax
mov es, ax
call install_int80
main_loop:
; --- メッセージ表示 ---
mov si, _s_msg_monitor
mov ah, 0x20 ; write(DS:SI, CX)
int 0x80
; --- メッセージ表示 ---
mov si, _s_msg_wait
mov ah, 0x20
int 0x80
; --- ブロッキングで1キー待ち (AH=0x22) ---
mov ah, 0x22 ; getkey_wait() -> AX=ASCII(0含む)
int 0x80
; --- 改行(AH=0x24) ---
mov ah, 0x24 ; new line
int 0x80
mov ah, 0x24 ; new line
int 0x80
jmp main_loop
hlt:
hlt
jmp hlt
; =====================================================================
; syscall.asm (INT 80h 拡張版)
; =====================================================================
[BITS 16]
[SECTION .text]
; ------------------------------------------------------------
; install_int80: INT80h のハンドラを IVT に登録
; ------------------------------------------------------------
install_int80:
cli
push ax
push bx
push es
xor ax, ax
mov es, ax ; IVTセグメント
mov bx, 0x80*4 ; INT80hエントリ番地
mov word [es:bx], int80_handler
mov word [es:bx+2], MON_SEG ; モニタのCS値
pop es
pop bx
pop ax
sti
ret
; ------------------------------------------------------------
; INT80h ハンドラ本体
; ------------------------------------------------------------
int80_handler:
push ax
push bx
push cx
push dx
push si
push di
push bp
push ds
push es
cmp ah, 0x20
je .svc_write
cmp ah, 0x21
je .svc_puthex
cmp ah, 0x22
je .svc_getkey
cmp ah, 0x23
je .svc_putchar
cmp ah, 0x24
je .svc_newline
cmp ah, 0x25
je .svc_cls
cmp ah, 0x26
je .svc_reboot
jmp .svc_exit
; ------------------------------------------------------------
.svc_write: ; AH=20h : write string DS:SI (0終端)
mov bx, 0x0007
mov ah, 0x0E
.w_loop:
lodsb
test al, al
jz .svc_exit
int 0x10
jmp .w_loop
; ------------------------------------------------------------
.svc_puthex: ; AH=21h : AXを16進で出力
push ax
mov al, ah
call phd2
pop ax
call phd2
jmp .svc_exit
; ------------------------------------------------------------
.svc_getkey: ; AH=22h : キー入力待ち (ALに返す)
xor ax, ax
int 0x16
jmp .svc_iret
; ------------------------------------------------------------
.svc_putchar: ; AH=23h : ALを1文字出力
mov ah, 0x0E
mov bx, 0x0007
int 0x10
jmp .svc_exit
; ------------------------------------------------------------
.svc_newline: ; AH=24h : 改行(CR+LF)
mov ah, 0x0E
mov al, 0x0D
int 0x10
mov al, 0x0A
int 0x10
jmp .svc_exit
; ------------------------------------------------------------
.svc_cls: ; AH=25h : 画面クリア
mov ax, 0x0003
int 0x10
jmp .svc_exit
; ------------------------------------------------------------
.svc_reboot: ; AH=26h : 再起動
; jmp 0FFFFh:0000h
cli
.wait_kbc:
in al, 0x64
test al, 0x02
jnz .wait_kbc
mov al, 0xFE
out 0x64, al
hlt
; ------------------------------------------------------------
.svc_exit:
.svc_iret:
pop es
pop ds
pop bp
pop di
pop si
pop dx
pop cx
pop bx
pop ax
iret
%include 'common.asm'
_s_msg_monitor db 'Hello from Monitor', 0x0d, 0x0a, 0x00
_s_msg_wait: db 'Press any key to continue...', 0x0d, 0x0d, 0

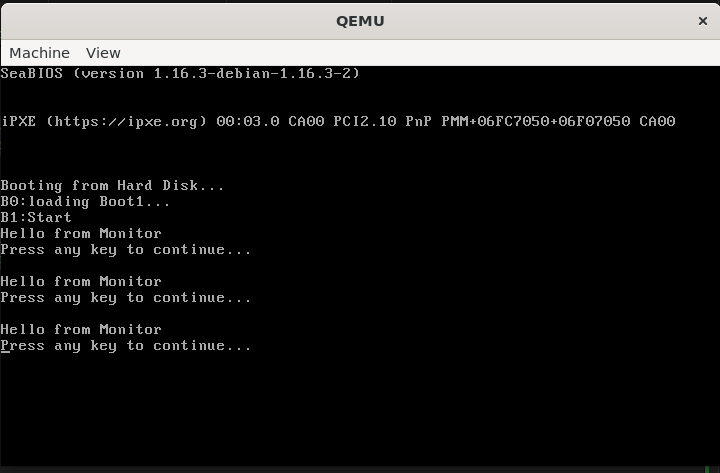

times 1280-($-$$) db 0実行結果はこんな感じになります。
なんだかそれらしくなってきましたね♪
さて、今日はここまでです。やっと終わりが見てうれしい限りです。
《2025/12/19 3:01:43》
